1.概述

YX系列高效三相异步电动机是我公司采用先进技术，结合国内高压电动机的实践经验而设计制造的优化系列产品，具有结构紧凑、重量轻、高效、节能、噪声低、振动小、可靠性高、使用寿命长、安装维护方便等优点。

该系列产品主要适用于石油、化工、煤炭、电站、冶金、交通运输、纺织、医药、粮食加工等行业中的风机、水泵、压缩机、破碎机、切屑机床、运输机械等通用机械设备或其它类似机械设备。

2.结构特点

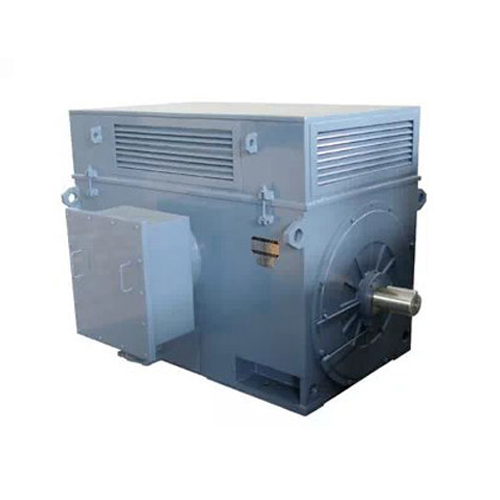

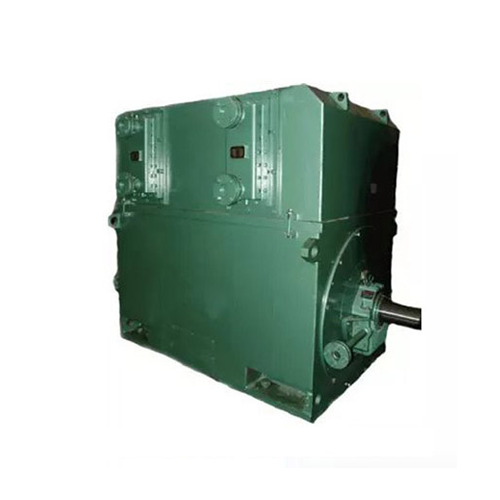

• 电动机采用箱形结构，机座由钢板焊接成箱形，重量轻、刚度好。YX系列电机（冷却方式：IC01）采用顶部安装上罩或机座侧板开口安装百叶窗两种形式。YX系列电机（冷却方式：IC81W）在电机顶部安装空-水冷却器，并带有漏水检测报警装置。

• 定子采用外装压结构，定子绕组采用155（F）级绝缘材料，10kV电动机采用可靠的防电晕措施，绕组端部有可靠的固定及绑扎，并采用真空压力浸渍无溶剂漆工艺（VPI）处理，因此电动机的绝缘性能好，机械强度高，防潮能力强，使用寿命长。

• 鼠笼转子有铸铝和铜条两种结构，采用先进可靠的铸铝工艺或焊接工艺制造而成，并经过动平衡校验，因此电动机运行平稳可靠。

• 轴承采用滚动轴承和滑动轴承两种形式，由电动机功率大小和转速高低而定，其防护等级为IP54或IP55，滚动轴承设有不停机注排油装置。

• 主接线盒置于电动机右侧（从轴伸端看），也可按用户要求置于左侧，接线盒的内外均设有单独的接地端子。

• 根据用户要求，可在定子绕组、轴承等重要部位加设测温装置，便于现场观察和远距离监控，以保证电动机安全可靠地运行。
