1概述

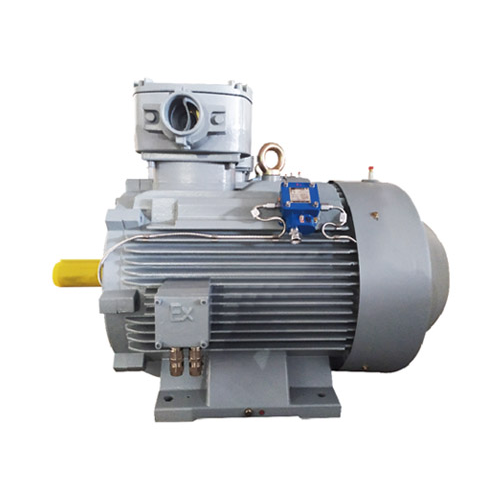

YBX4系列高效率隔爆型三相异步电动机是我公司自主开发设计的全封闭式高效率隔爆型三相异步电动机。效率指标符合GB 18613-2020《中小型三相异步电动机能效限定值及能效等级》中2级电动机节能评价值的规定。是三相异步电动机中的中端产品。

本系列电动机符合国家标准GB 3836.1《爆炸性环境  第1部分：通用要求》和GB 3836.2《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》的规定。

本系列电动机制成隔爆型，适用于爆炸性气体环境中机械设备的电力驱动。防爆标志为ExdⅠMb，ExdIIAT（1-4） Gb，ExdIIBT（1-4）Gb，ExdIICT（1-4）Gb ，温度组别为T1、T2、T3、T4、T5。

本系列电动机机座号范围为80～355，功率等级和安装尺寸符合GB/T4772.1/IEC 60072-1和GB/T4772.2/ IEC 60072-2标准的规定。

2产品特点

产品主要有以下特点：

a) 电动机主接线盒位于机座的顶部，可以左右旋转满足用户不同出线方式的要求；

b）机座号H160及以上电机，可以根据用户需要提供定子测温装置(可选PTC或PT100)、轴承测温装置(PT100)、加热器、不停机注排油装置；

c) 机座号H225及以上电机，可根据用户需要提供底脚调整螺栓孔；

d) 接线盒、机座、端盖和风罩的外形美观、样式新颖，并且有利于降噪和通风；

e) 电动机采用热分级为155级(可选180级)绝缘系统，从而延长电机的使用寿命；

f) 电动机工作制为S1，冷却方式为IC411，外壳防护等级为IP55；

g) 适用于各种应用场合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W为户外防轻腐蚀型；TH为湿热带；WTH为户外湿热带；F1为户内防中等防腐型；F2为户内防强腐蚀型；WF1为户外防中等腐蚀型；WF2为户外防强腐蚀型；

h）电动机机座底部安装有防爆呼吸排水阀(卧式安装方式时)；

i)机座号80～180的2P、4 P、6 P、8P电机采用铸铝转子或者铜条转子，其它机座号电机采用铸铝转子；

j) 可加装制动器（刹车制动电机）。

k) 电动机的高质量保证了高的运行可靠性.

l) 为了方便连接负载，在电动机轴伸端面均预留有C型中心孔(见表1)。

表1 轴伸端中心孔对照表
