1 概述

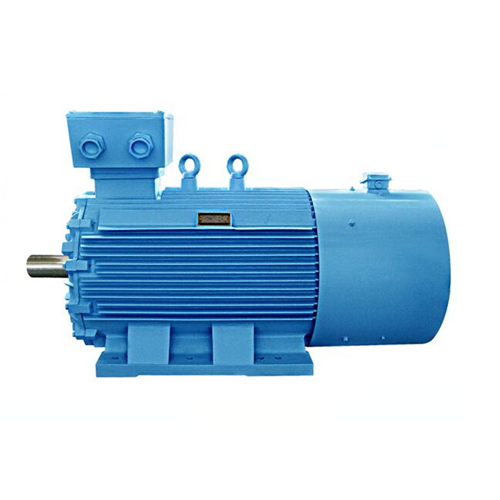

1.1 YPT3系列鼠笼型变频调速三相异步电动机，是我公司吸取国内外同类电机之优点并采用计算机优化设计研制而成的新产品。

1.2 YPT3系列电动机调频性能好、节能、起动转矩性能好、噪声低、振动小、运行安全可靠、外形美观。功率等级和安装尺寸完全符合国际电工委员会（IEC）标准。本系列电动机采用F级绝缘，外壳防护等级为IP55，工作方式为S1。

1.3 电动机型号说明：

   YPT3   100    L1  -   4

极数

机座长短及铁心序号*

电机中心高（mm）

电机系列代号第三次设计

*L-长，M-中，S-短，1-为铁心长度代号

二、结构简介

1  YPT3系列电动机采用计算机辅助设计技术，为使电动机能适应SPWM及PWM变频电源供电的状况，在设计上对定子、转子槽形和定子绕组分布形式作了特殊考虑，以期获得一个较为合适的电感值，来抑制和减少谐波所产生的不良影响。

2 电动机的电磁负荷设计考虑了一定的裕度，既能保证电动机在高频时的过载能力又能在低频运行时保持恒转矩输出。此外，电动机绝缘系统采用了目前国际上广为使用的F级绝缘系统。绝缘可靠、性能优良。在结构设计方面，安装尺寸与Y系列电动机相同，便于用户配套使用。

3 电动机采用独立通风的冷却结构，在非轴伸端设独立的轴向风机强迫通风，效率高、噪音低、结构简单、便于安装编码器、测速机及制动器等辅助设备，保证了电动机在低速运行时温升不超过限值。

三、使用条件

海拔≤1000m

环境温度≤40℃（环境最低温度为-15℃）

相对湿度≤90%

四、用途

本系列电动机适用于各种需要调速的传动装置中，广泛应用于轻工、纺织、化工、石油、冶金、机床、水泵等行业，配合高精度传感器可实现高精度闭环运行。

五、结构型式

   电动机的外壳防护等级为IP54，也可按用户需要制造。

   电动机的冷却方式为独立风机冷却（IC416），也可按需要制成其它冷却方式。

   电动机的结构及安装型式为IMB3、IMB5、IMB6、IMB7、IMB8、IMB35、IMV5、IMV6、IMV1、IMV3、IMV15、IMV36。

如用户对测温、润滑、测速、制动器（刹车制动电机）等有特殊要求时可特殊设计。

六、主要技术性能特点：

电动机为连续工作制（S1）

电动机的额定电压为380V、额定频率为50Hz，也可根据用户要求设计其它额定点的电压和频率。

电动机的绝缘等级为F级，绝缘结构具有耐高次谐波冲击能力。

电动机调速范围广。2极变频范围为3~60Hz、4极及以上为3~100Hz，低于额定频率以下 为恒转矩输出，高于额定频率以上为恒功率输出，在矢量控制的条件下，调速范围还可以扩大。

过载能力强。能够承受额定转矩的160%过载，历时1min。

低速性能好。低速时转矩平滑，无爬行现象。

电动机的接线方式，4kW以下为Y接，4kW及以上为Δ接。
